操作说明:

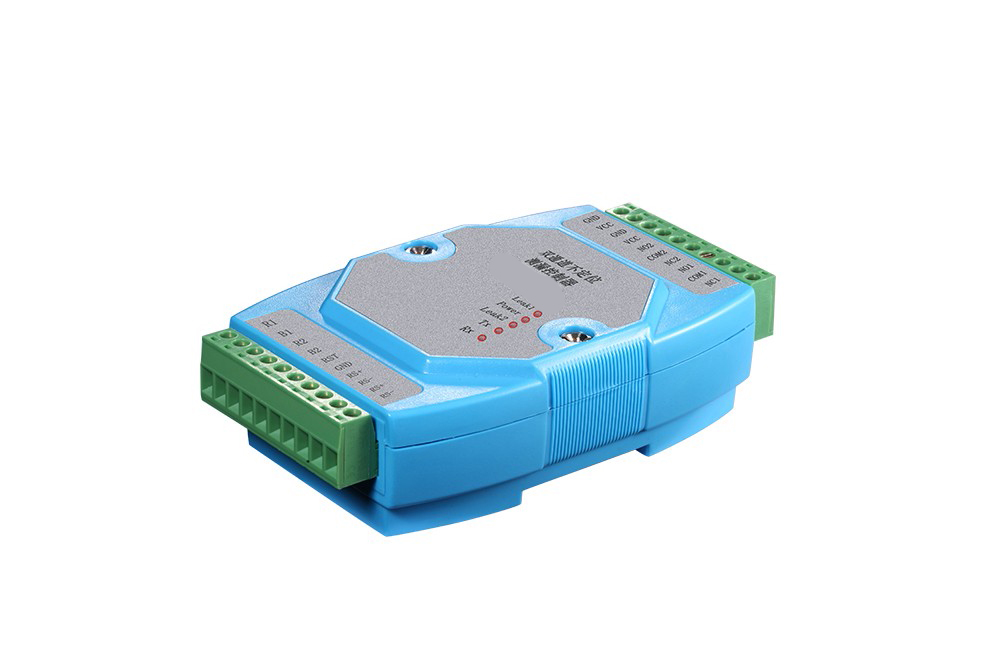

双通道不定位测漏检测系统,由控制器、引出线、感应线及相关配件构成。
![SPD-DC03双通道测漏控制器,双通道测漏控制器,测漏控制器 SPD-DC03双通道测漏控制器,双通道测漏控制器,测漏控制器](/uploads/allimg/200806/2-200P6105Q6431.jpg)

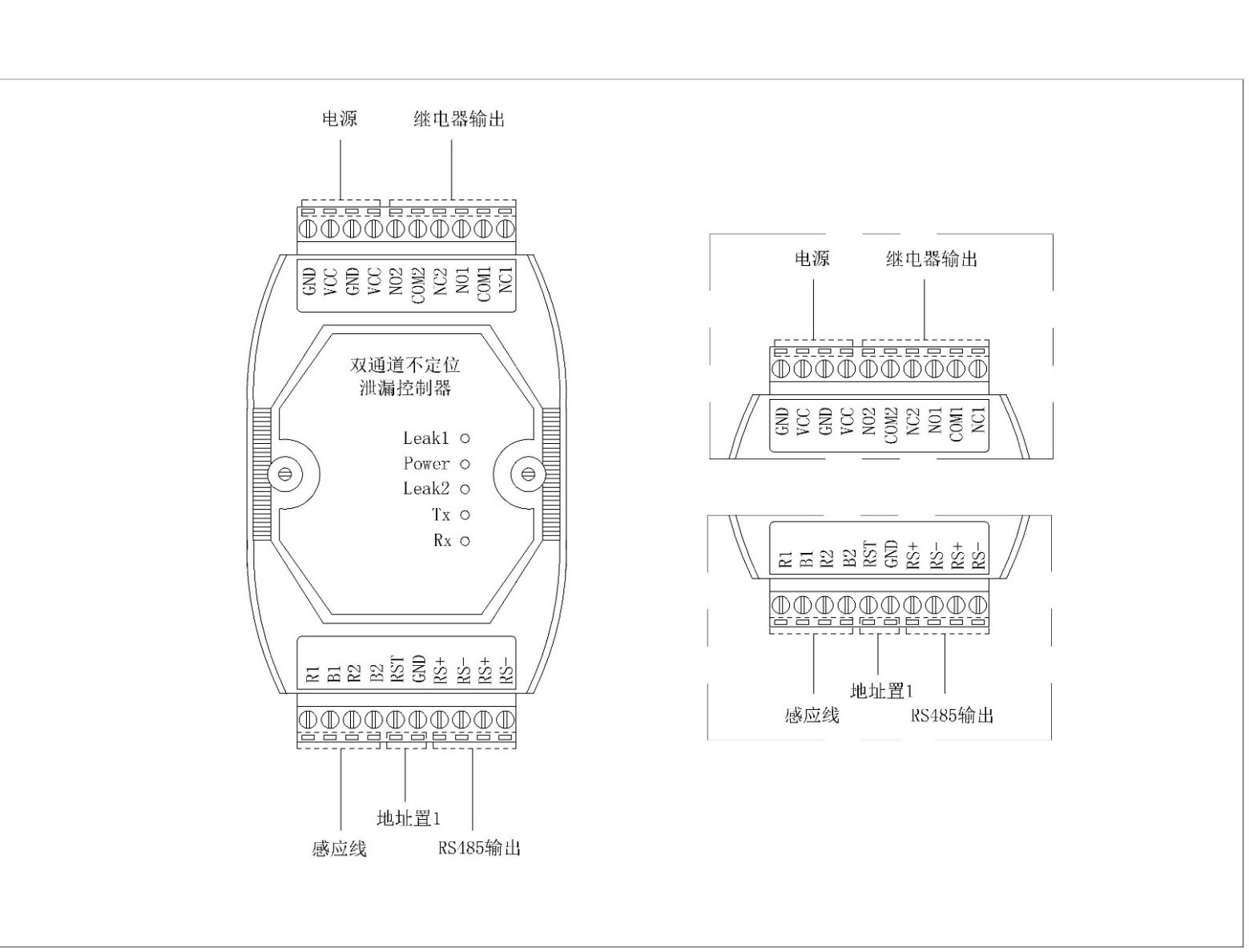

双通道不定位测漏控制器SPD-DC03系统接线图

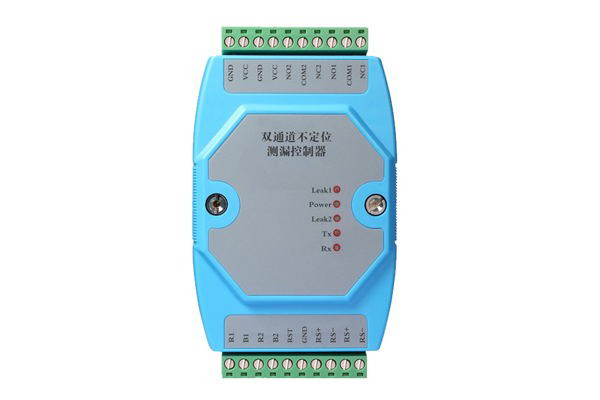

双通道测漏控制器SPD-DC03可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集模块、短信模块等工作。感应线连接R1、B1处,对应继电器输出信号为NO1、COM1、NC1;感应线连接R2、B2处,对应继电器输出信号为NO2、COM2、NC2。
安装说明:
![SPD-DC03双通道测漏控制器,双通道测漏控制器,测漏控制器 SPD-DC03双通道测漏控制器,双通道测漏控制器,测漏控制器](/uploads/allimg/200806/2-200P61059514N.jpg)

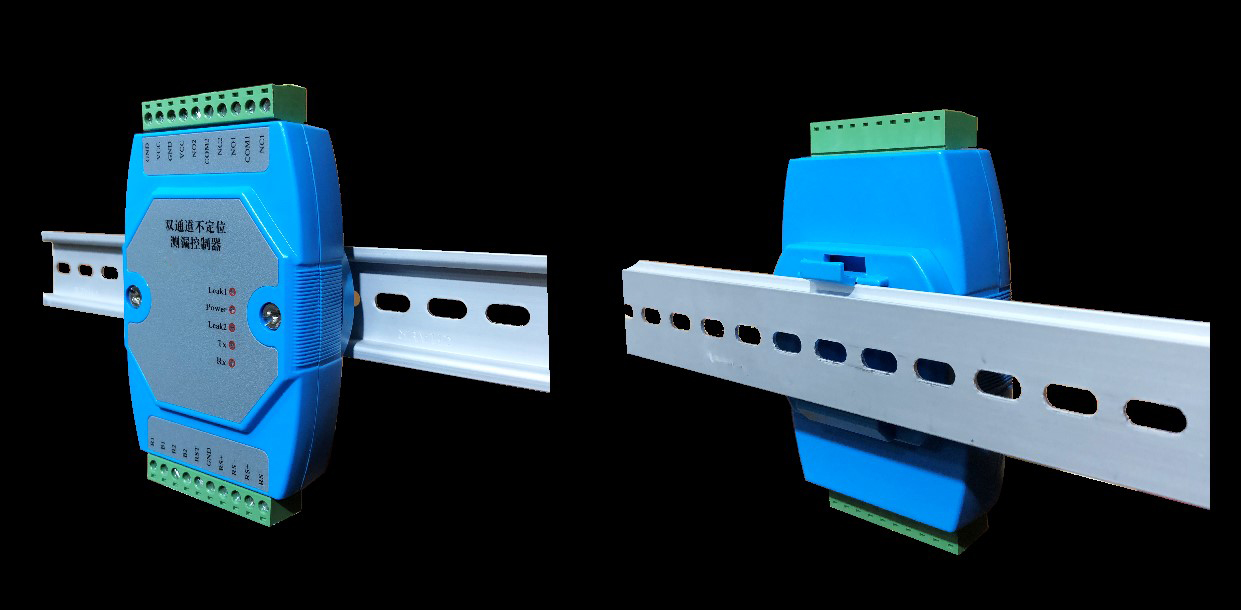

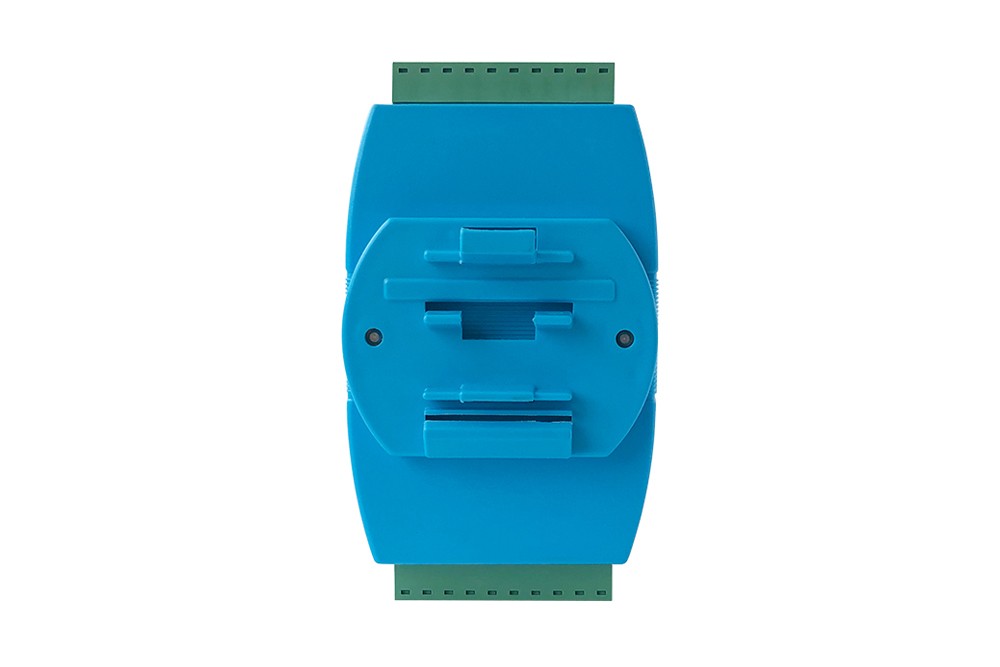

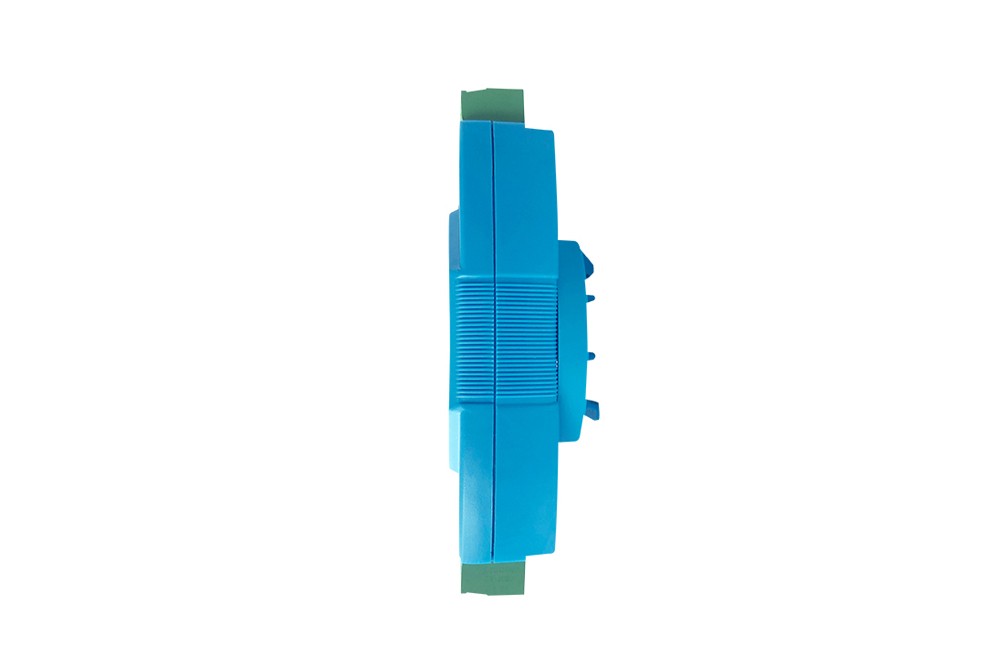

请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所,安装位置应避免高温高湿,震动,腐蚀性气体环境及其他电子杂讯干扰源等。SPD-DC03 控制器扣装于标准的35毫米DIN导轨上,在控制器电源断开的状态下进行接线。
注意事项:
SPD-DC03控制器为电子设备,应谨遵以下预防措施,以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装前,对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时,对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂,应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。
接线步骤:
引出线 | 将引出线红、黑芯线分别接入控制器面板R1、B1处(或R2、B2处),再接入二芯正螺纹结构的检测线缆 SPD1100。 |
信号输出 |
1. 2组输出常开、常闭触点信号既可接入监控系统,也可用于控制报警设备输出报警信号,当需要控制大电流设备时,务必增加继电器(如需要,应再加上接触器)以拓展触点负载能力,否则会烧坏控制器。 2. 两组RS485输出端子,便于级联多个控制器。 |
电源 | 按端子标识接入DC 9~30V电源,电压过低不能正常工作、过高会烧坏控制器 (工作电流15mA)。 |
灵敏度 | 软件可调,1至4档检测灵敏度依次增高。 |
安装 | 将控制器SPD-DC03水平置于DIN 35mm工业导轨上,再按入即可。 |
调试说明:
控制器所有接线步骤完成后,即可按如下指导进行调试工作。
当接通控制器电源时,POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等,请与本公司联系。
1、取少量的自来水(非净化处理水),将感应线浸没于水中,一秒钟后,继电器动作,LEAK指示灯亮红色,蜂鸣器响。擦干线缆上的水后,继电器复位,LEAK指示灯灭,蜂鸣器消音。
2、控制器设有地址置1功能,把RST端子孔位和GND端子孔位相连,控制器地址变为1。
自来水条件下 | ||
1 档 | 浸水报警长度>20cm | 参考阻值47KΩ |
2 档 | 浸水报警长度>15cm | 参考阻值61KΩ |
3 档 | 浸水报警长度>5cm | 参考阻值94KΩ |
4 档 | 浸水报警长度>1.5cm | 参考阻值295KΩ |
