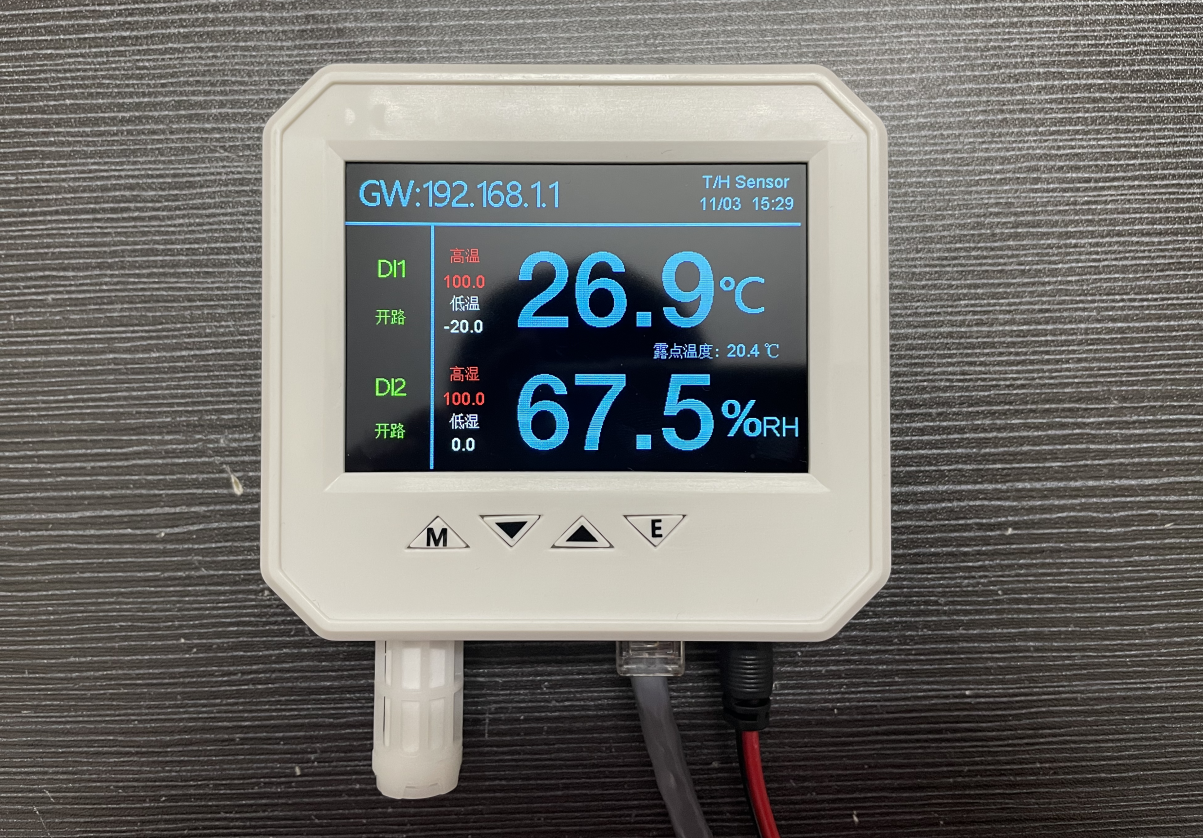

1、设备功能:SPD-HT485_TCP 采用 3.4 寸彩色液晶显示屏 ,支持 webserver ,测量值可以在显示屏、 web页面或网络读取到,设备支持以下网络通讯协议:Modbus TCP 协议 、 SNMPv1/v2 协议、 UDP 协议、MQTT 协议。
![](/uploads/200618/230309/230309/230522/230613/230719/1-230G91G925359.jpg)

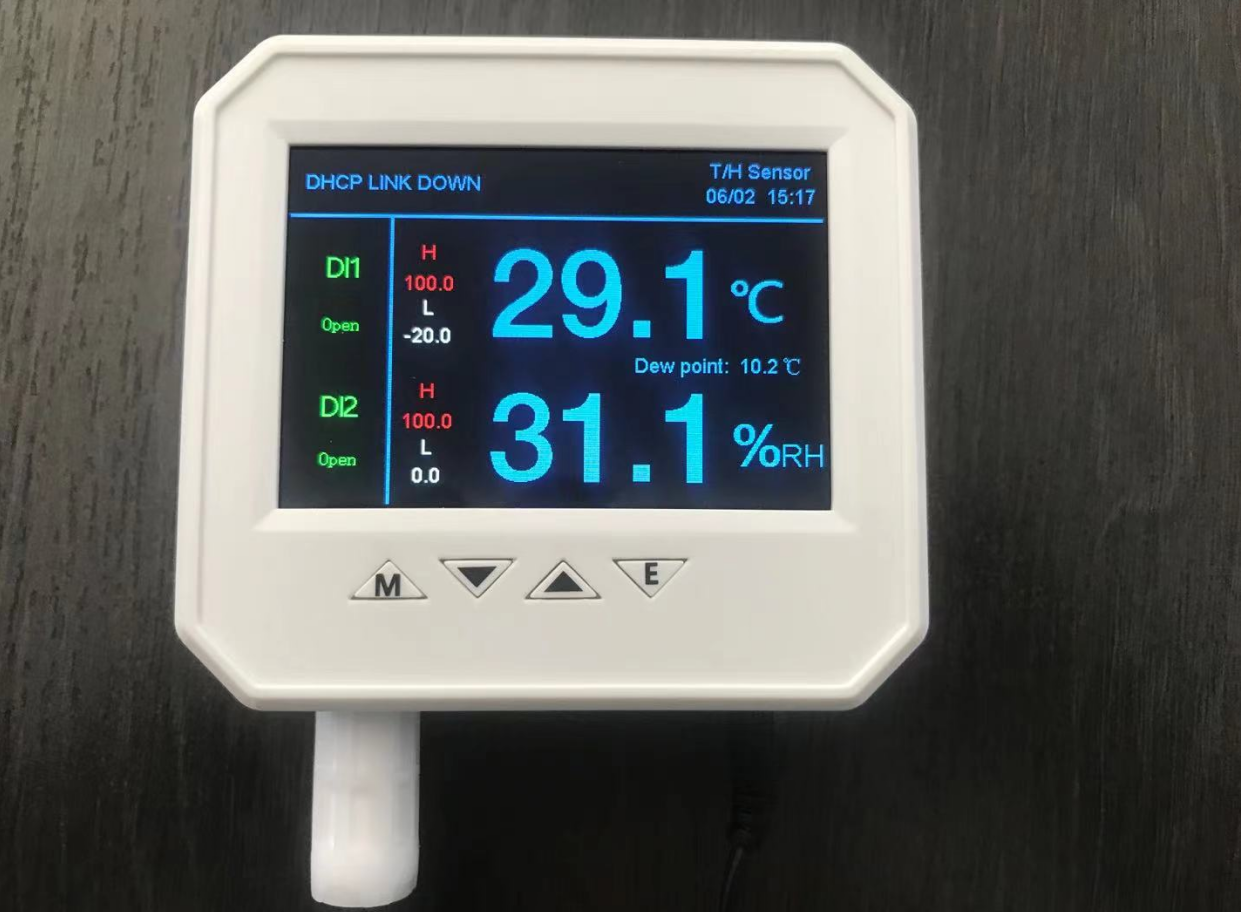

设备支持温湿度阈值报警、开关信号变化报警,报警信息将通过显示屏、声光、通讯协议、web 界面、 邮件等多种方式告警,设置可以通过web 界面或传感器按键进行,支持 DC12-48V 电源适配器供电 , 同时支持 POE 供电 ,不需使用 POE 分配器,设备支持 DC12V 对外供电 ,当使用此项功能时候 ,需使用高于 DC15V 电源为传感器供电。
![](/uploads/200618/230309/230309/230522/230719/1-230G91H020343.jpg)
2、基本参数
3、接口说明
![](/uploads/200618/230309/230309/230522/230719/1-230G91H05Y06.jpg)

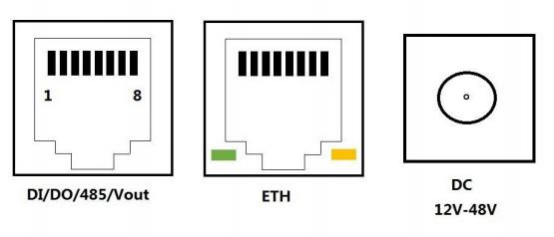

设备下方有3个接口: DI/ DO/485/Vout 接口、ETH 网络通讯接口、DC12V-48V。
DI/DO/485/Vout 接口,该接口可输入 2 路开关量信号、1 路 485 信号 ,1 路继电器输出控制 ,1 路对外 DC12V
供电。
4、报警设置
![](/uploads/200618/230309/230309/230719/1-230G91H11W91.jpg)

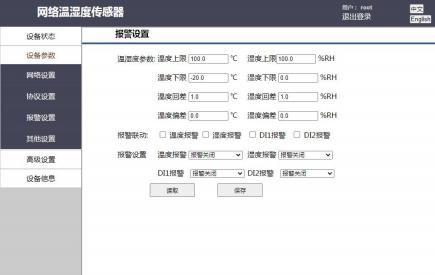

用户在该页面可以设置温度、湿度上下限报警阈值、报警回差值,用户可以自由选择是否开启报警以及报警触发条件,同时在该页面用户可以选择报警是否需要联动继电器,如果选择联动,那么报警触发时,继电器将会工作。
5、系统设置
![](/uploads/200618/230309/230309/230522/230719/1-230G91H139418.jpg)

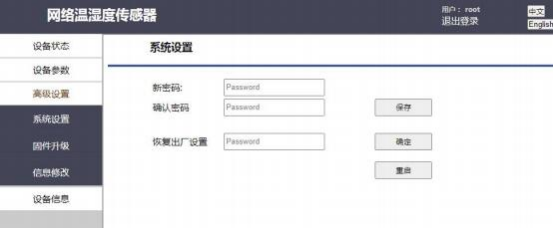

用户在系统设置界面可以更改 Web 登陆账号密码 ,以及对设备进行出厂恢复操作,出厂恢复设置密码与 Web 登陆密码一致。

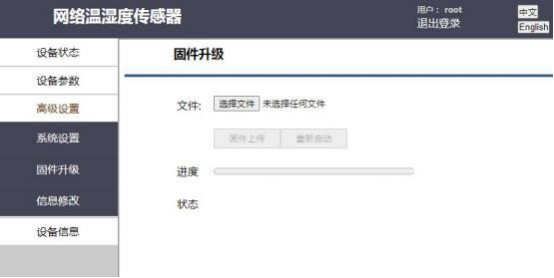

6、固件升级
![](/uploads/200618/230309/230309/230719/1-230G91H1551R.jpg)
7、按键功能:设备本身自带按键,用户在无法使用 Web 页面设置时,可以使用按键对设备进行设置。
1.菜单功能键:“ M” 。短按此按键 ,设备进入参数设置界面 ,进行参数页面翻页。
2.下翻按键:“ ▼”。进入参数设置页面后,短按此按键 ,用户可向下选中需要设置的参数 ,并可调整 IP、 阈值等数字参数。
3.上翻按键:“ ▲”。进入参数设置页面后,短按此按键 ,用户可向上选中需要设置的参数 ,并可调整 IP、 阈值等数字参数。
4.确认按键:“ E”。进入参数设置页面后 ,到达需要设置参数的选项后 ,短按此按键即可进入相应参数进行设置。
![](/uploads/200618/230309/230309/230522/230613/230719/1-230G91G925359.jpg)
设备支持温湿度阈值报警、开关信号变化报警,报警信息将通过显示屏、声光、通讯协议、web 界面、 邮件等多种方式告警,设置可以通过web 界面或传感器按键进行,支持 DC12-48V 电源适配器供电 , 同时支持 POE 供电 ,不需使用 POE 分配器,设备支持 DC12V 对外供电 ,当使用此项功能时候 ,需使用高于 DC15V 电源为传感器供电。
![](/uploads/200618/230309/230309/230522/230719/1-230G91H020343.jpg)
2、基本参数
温度 | 测量精度/测量范围: | ±0.5℃/-20-85℃ |
湿度 | 测量精度/测量范围: | ±3%RH(典型值)/0-100%RH |
屏幕显示 | 屏幕尺寸/屏幕类型: | 3.4 英寸/TFT 彩屏 |
开关量 | 数量/有无源类型: | 2路/无源干接点 |
继电器 | 数量/报警模式: | 1路/自定义 |
串口服务器 | 数量: | 1 路 RS485 转以太网网桥 |
供电输出 | 对外供电: | DC12V 0.5A |
超限报警 | 报警方式: | 现场声光报警、邮件报警 |
通信参数 | 通讯协议: | Modbus TCP / UDP / SNMP(V1、V2)/ MQTT |
数据存储 | 记录数量/存储间隔: | 100000 条/自定义 |
电源 | 供电电源/双重供电: | DC12-48V /POE/同时支持 |
安装 | 安装方式: | 磁铁或壁挂 |
尺寸 | 外壳尺寸: | 100*35*92mm |
![](/uploads/200618/230309/230309/230522/230719/1-230G91H05Y06.jpg)
设备下方有3个接口: DI/ DO/485/Vout 接口、ETH 网络通讯接口、DC12V-48V。
DI/DO/485/Vout 接口,该接口可输入 2 路开关量信号、1 路 485 信号 ,1 路继电器输出控制 ,1 路对外 DC12V
供电。
4、报警设置
![](/uploads/200618/230309/230309/230719/1-230G91H11W91.jpg)
用户在该页面可以设置温度、湿度上下限报警阈值、报警回差值,用户可以自由选择是否开启报警以及报警触发条件,同时在该页面用户可以选择报警是否需要联动继电器,如果选择联动,那么报警触发时,继电器将会工作。
5、系统设置
![](/uploads/200618/230309/230309/230522/230719/1-230G91H139418.jpg)
用户在系统设置界面可以更改 Web 登陆账号密码 ,以及对设备进行出厂恢复操作,出厂恢复设置密码与 Web 登陆密码一致。
6、固件升级
![](/uploads/200618/230309/230309/230719/1-230G91H1551R.jpg)
7、按键功能:设备本身自带按键,用户在无法使用 Web 页面设置时,可以使用按键对设备进行设置。
1.菜单功能键:“ M” 。短按此按键 ,设备进入参数设置界面 ,进行参数页面翻页。
2.下翻按键:“ ▼”。进入参数设置页面后,短按此按键 ,用户可向下选中需要设置的参数 ,并可调整 IP、 阈值等数字参数。
3.上翻按键:“ ▲”。进入参数设置页面后,短按此按键 ,用户可向上选中需要设置的参数 ,并可调整 IP、 阈值等数字参数。
4.确认按键:“ E”。进入参数设置页面后 ,到达需要设置参数的选项后 ,短按此按键即可进入相应参数进行设置。
