系统说明:

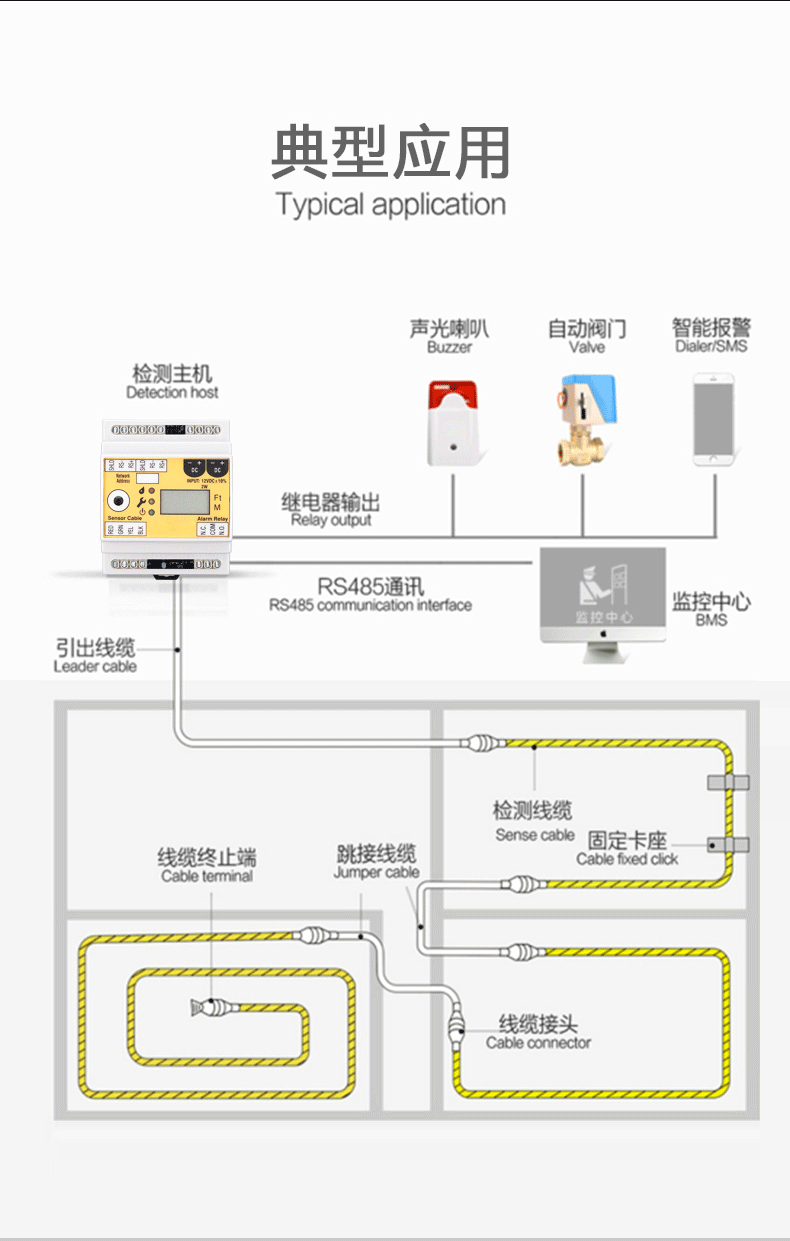

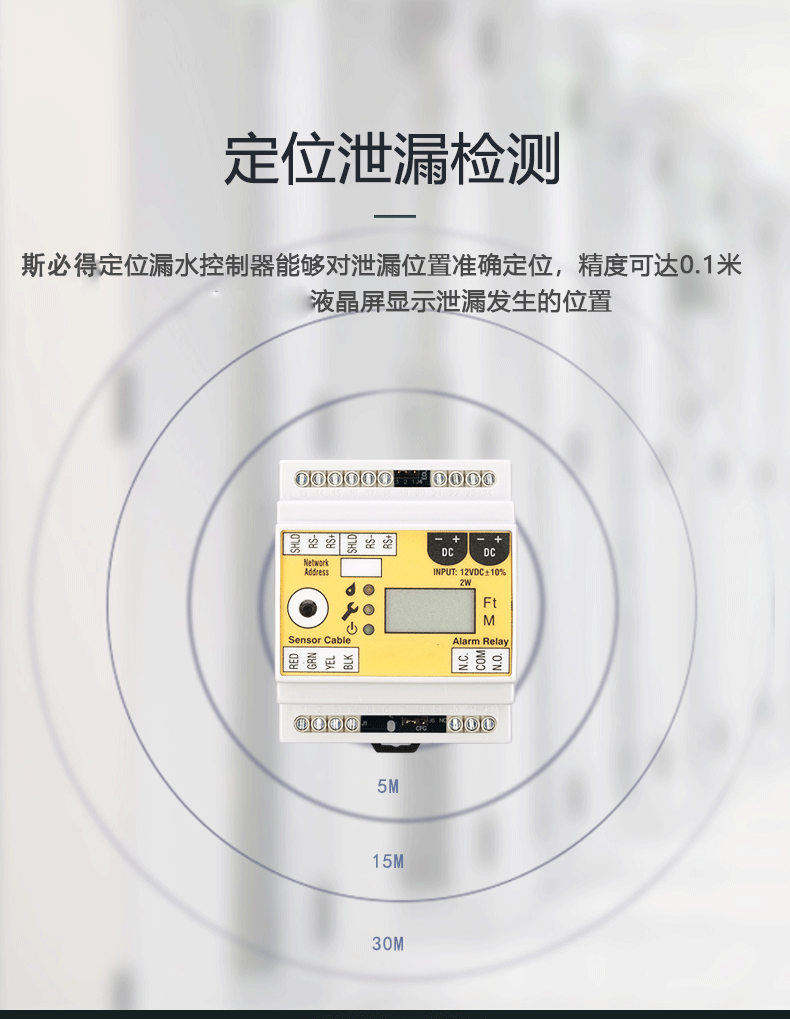

斯必得定位漏液检测系统,由控制器、引出线、感应线及相关配件构成。

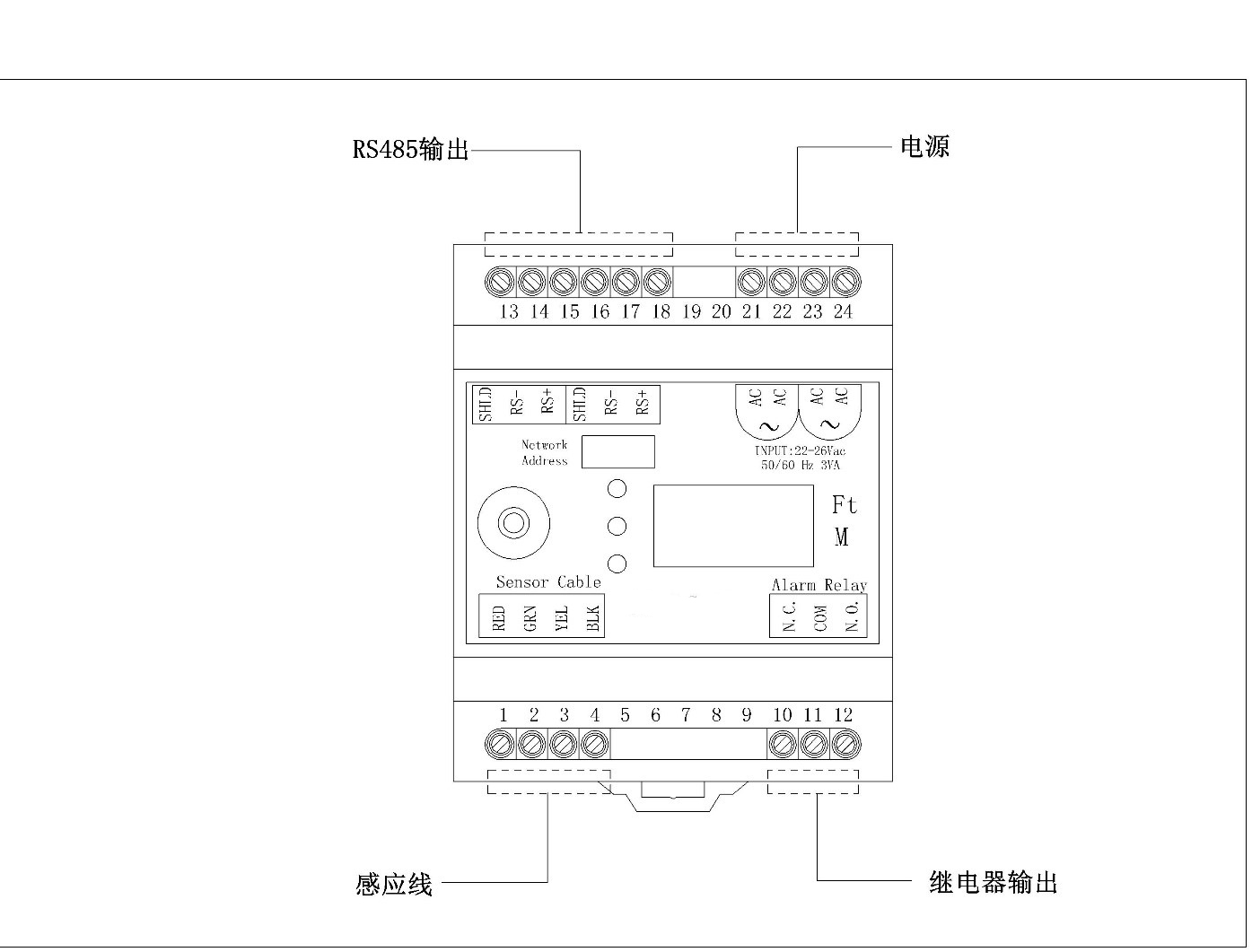

![SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器 SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器](/uploads/allimg/200806/2-200P614102Y56.jpg)

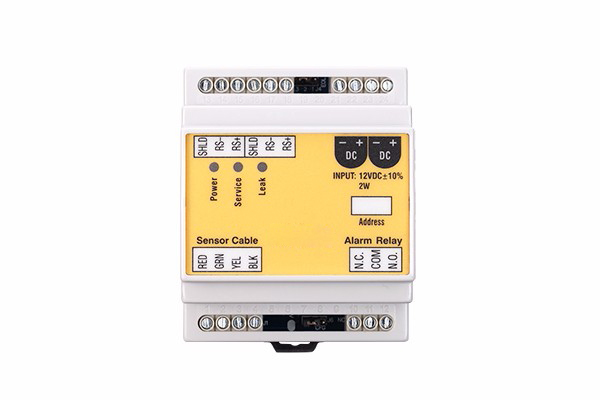

定位测漏控制器SPD-PC3可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集模块、短信模块等工作。感应线连接RED、GRN、YEL、BLK处,对应继电器输出信号为NO、COM、NC。为避免损坏SPD-PC3A定位测漏控制器,应保留设备原包装,直至准备安装时再予以拆封。
安装条件:
1请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所,安装位置应避免高温高湿,震动,腐蚀性气体环境及其他电子杂讯干扰源等。

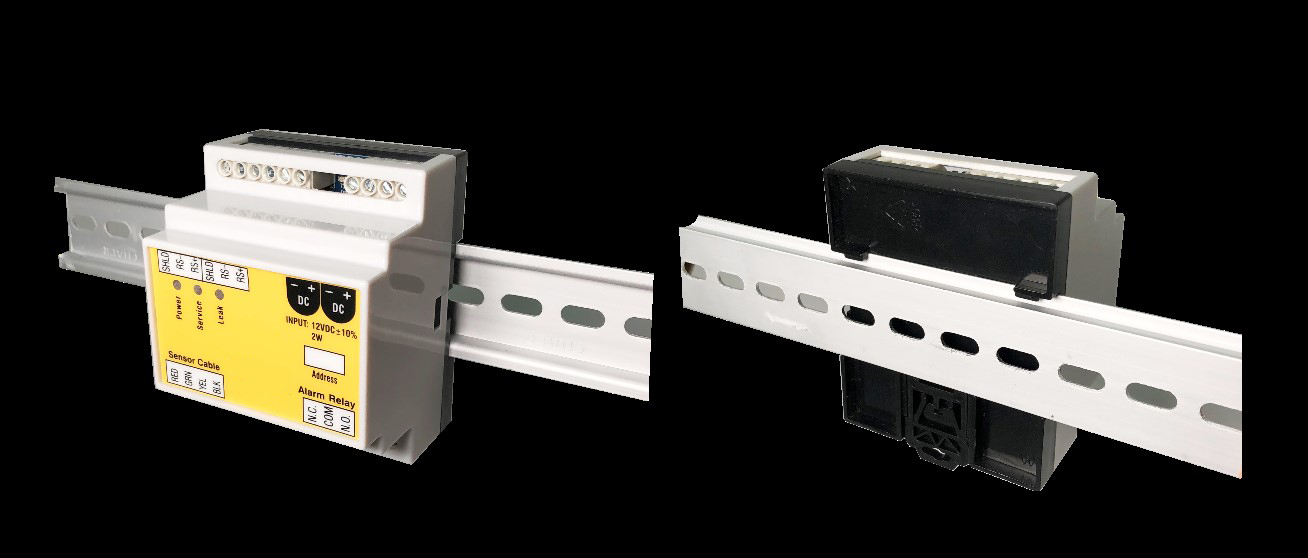

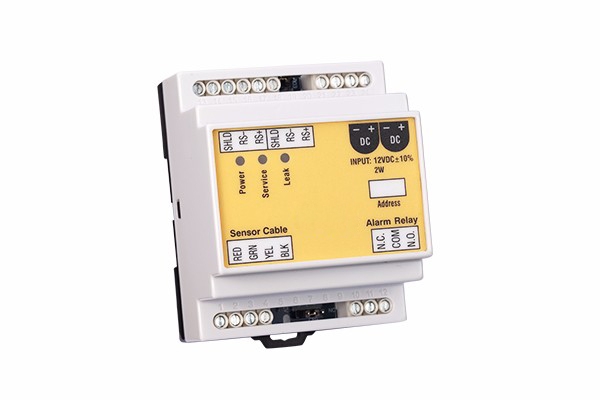

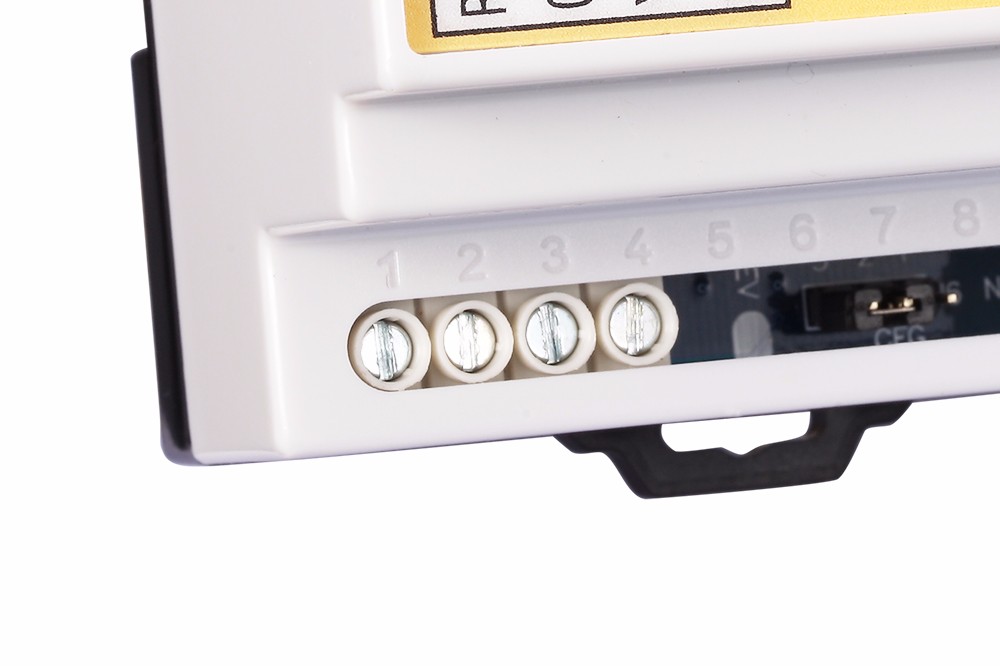

2、SPD-PC3控制器扣装于标准的35毫米DIN导轨上,请在控制器电源断开的状态下进行接线。
![SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器 SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器](/uploads/allimg/200806/2-200P61411555K.jpg)
3、SPD-PC3控制器与控制系统之间最大接线范围1200米。如超出1200米,请向厂商咨询连线方法。
注意事项:
SPD-PC3控制器为电子设备。应谨遵以下预防措施,以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装机器前,请对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时,请对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂,应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。
接线步骤:

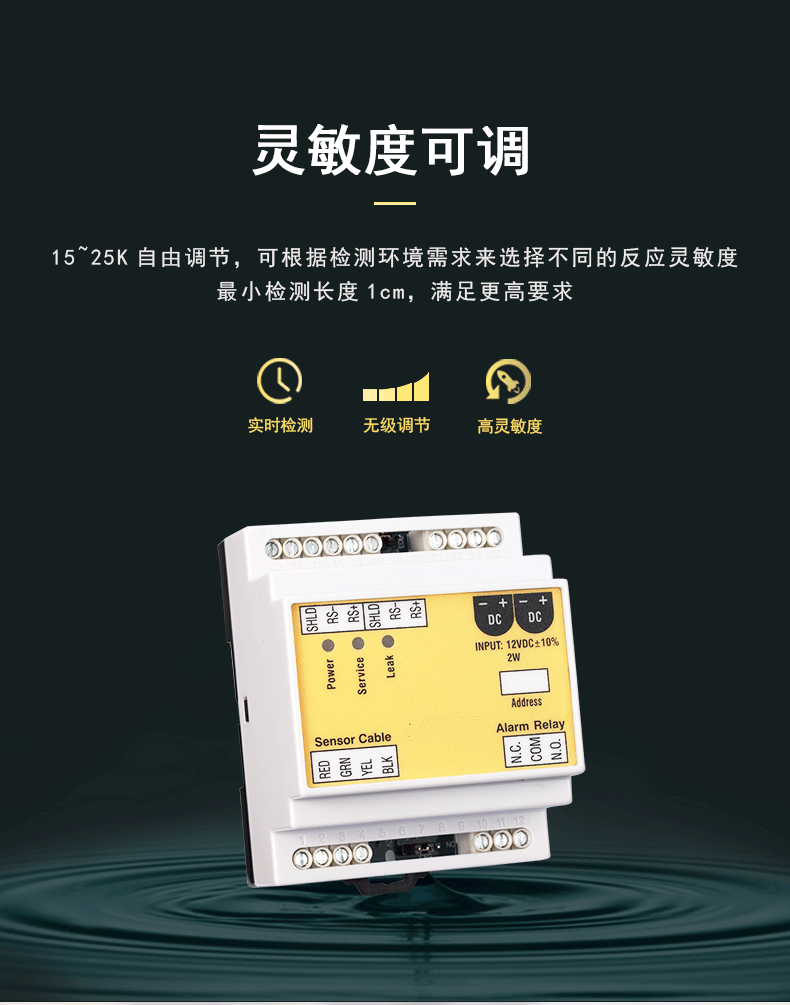

引出线 | 将引出线红、绿、黄、黑芯线分别接入控制器面板RED、GRN、YEL、BLK处,再接入四芯正螺纹结构的检测线缆 SPD1000。 |
信号输出 | 1组输出常开、常闭触点信号既可接入监控系统,也可用于控制报警设备输出报警信号,当需要控制大电流设备时,务必增加继电器(如需要,应再加上接触器)以拓展触点负载能力,否则会烧坏控制器。 |
电源 | 按端子标识接入24VAC/220VAC/12VDC/24VDC电源,电压过低不能正常工作、过高会烧坏控制器。 |
灵敏度 | 软件可调检测灵敏度。 |
安装 | 拉开导轨释放阀,将控制器SPD-PC3A水平置于DIN 35mm工业导轨上,再锁紧释放阀即可。 |
电源线和通信线的连接:

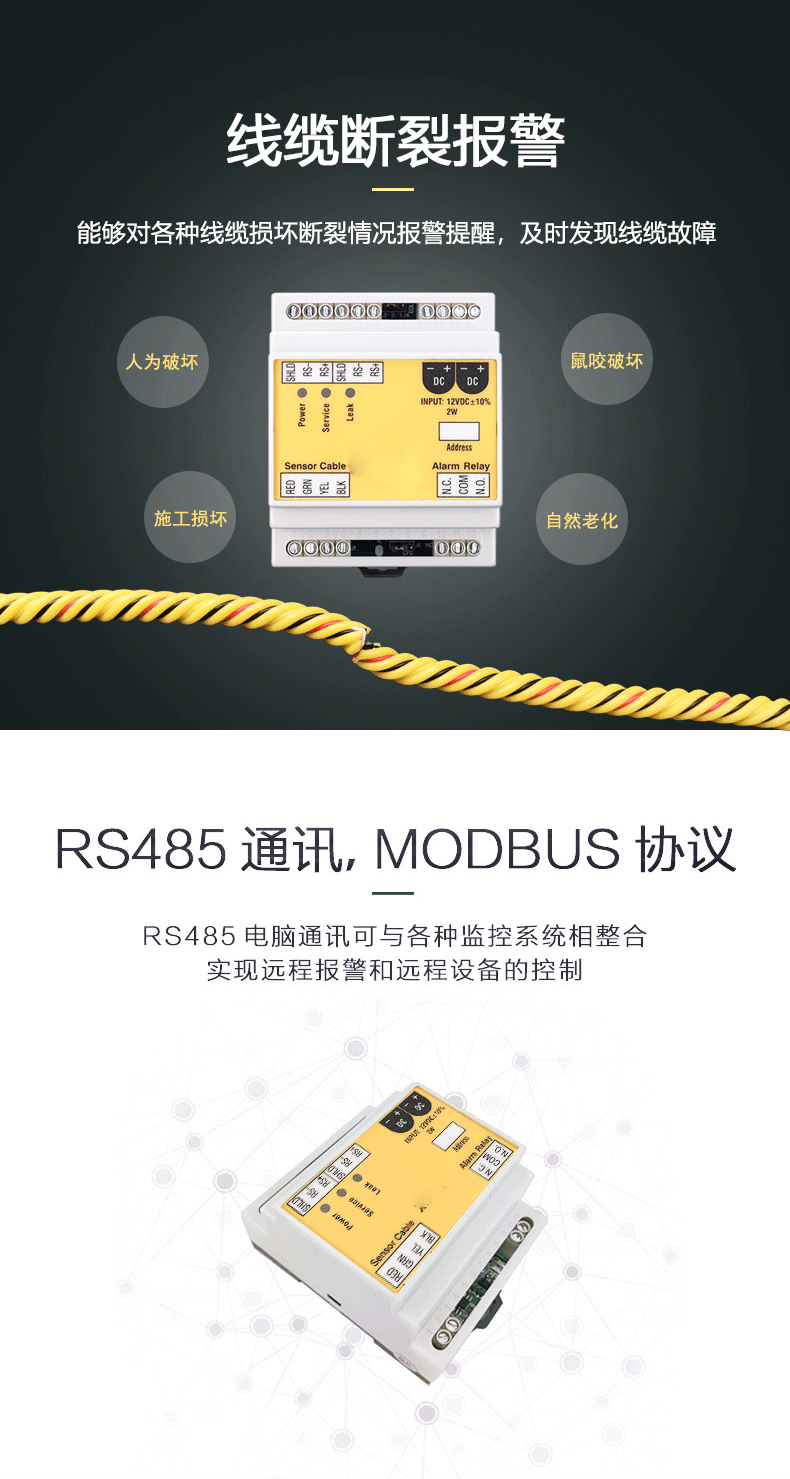

SPD-PC3控制器采用额定电源。RS-485屏蔽双绞通讯线缆传输报警与状态信息,注意接口的正负方向。所有SPD-PC3都具备2组RS485通讯端子,一组(源自监控主机系统)入站和一组(至下一个控制器)出站。将具体接法下图所示。
继电器输出连接:

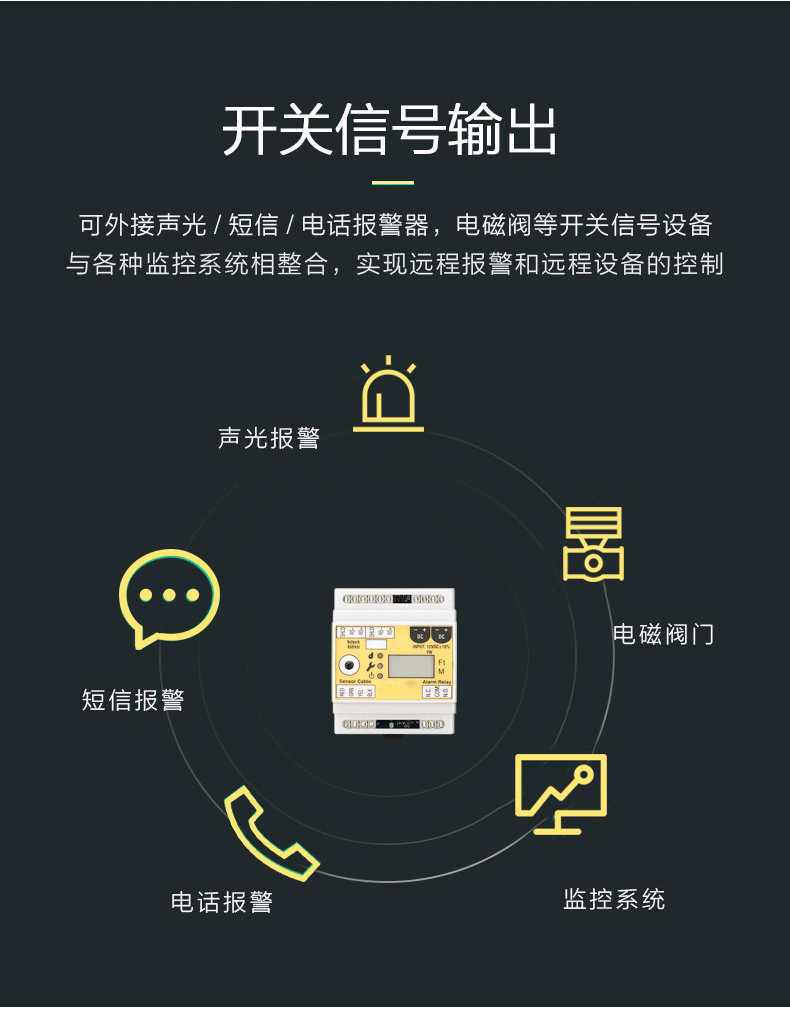

SPD-PC3控制器的继电器触点可用于本地或远程报警,或控制阀门等其它装置,也可与控制自动化系统触点输入连接。继电器仅针对泄漏报警工作,具有常开、常闭两种状态,用户可自由选择接出方式。
继电器输出信号见下表:
接线组合 | 报警情况 | 输出状态 |
N.O.—COM | 无报警 | 断开 |
报警 | 闭合 | |
断电 | 断开 | |
N.C.—COM | 无报警 | 闭合 |
报警 | 断开 | |
断电 | 闭合 |
引出线的连接:

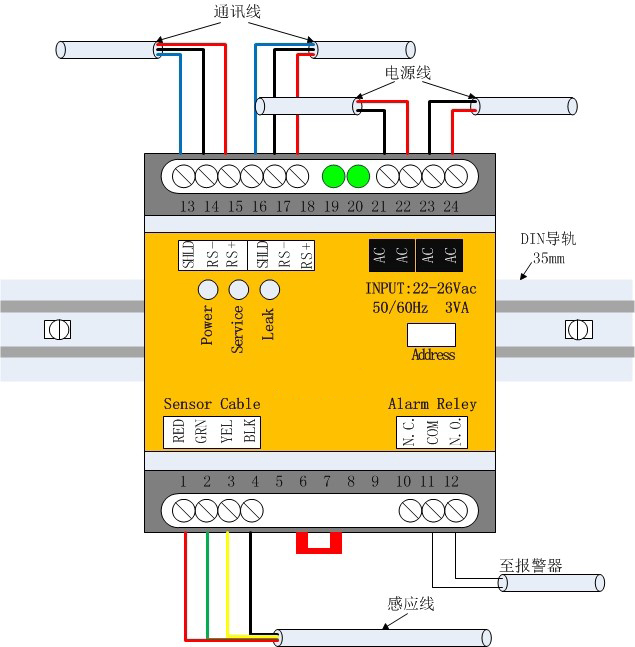

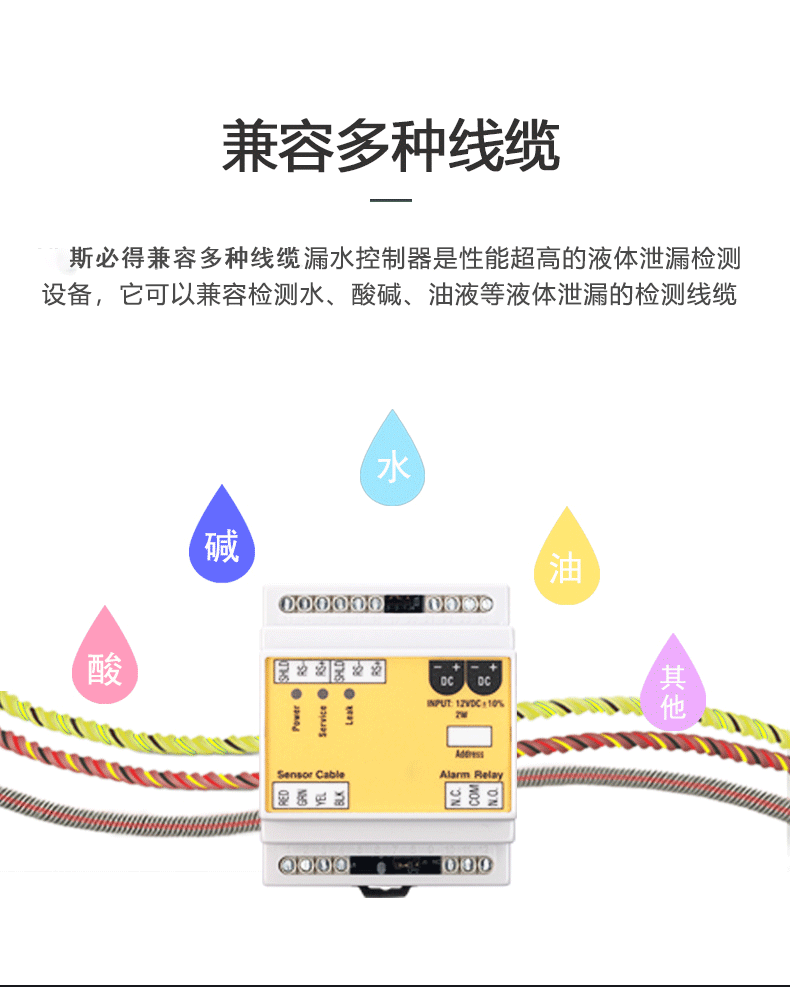

在整个泄漏检测系统中,引出线用于连接控制器和漏水感应线。引出线连接如下图所示:
![SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器 SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器](/uploads/allimg/200806/2-200P6141Q9D3.jpg)
调试说明:
控制器所有接线步骤完成后,即可按如下指导进行调试工作。
当接通控制器电源时,POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等,请与本公司联系。
A、取少量的自来水(非净化处理水),将感应线浸没于水中,八秒钟后,继电器动作,LEAK指示灯亮红色,LCD屏显示漏水位置。若SERVICE指示灯亮黄色,为干扰报警,感应线浸水量太短。擦干线缆上的水后,继电器复位,LEAK指示灯灭,LED屏显示闪烁,按轻触按键复位LCD屏。
B、设置LCD屏显示:长按轻触按键可选择米或者英尺显示。
连接设置:
如果将SPD-PC3集成于监控系统里,每一台SPD-PC3均须具备一个独立的地址。厂商所交付的所有SPD-PC3的网络地址均为199,因此,每个SPD-PC3均须配置一个唯一的地址和与监控主机通信(上下端波特率必须相同)。
在设置SPD-PC3网络地址时,需要做以下步骤:
1、将SPD-PC3上电,并将通讯数据通过RS485转成RS232信号,接入PC机的指定串口。
2、打开配置软件如上图所示:
选择正确的串口号,点击“开始查找”后,软件能自动搜索并确定设备地址。再点击“开始监视”,此时控制器运行状态及数据返回栏里均会有相应的数据返回。
3、选择正确的串口号和地址后,然后将上位机与SPD-PC3通讯连接成功,可通过写入新地址修改SPD-PC3的地址。
感应线缆参数的设置:
由于各厂家的泄漏感应线缆的电参数会有不同,为保证测漏位置的准确性,须对不同品牌的泄漏感应线缆的电阻参数进行设置,具体步骤如下:
1、将泄漏感应线缆与终止端接好,引出线与泄漏感应线缆接好后,用万用表欧姆档测量黄线与黑线之间的电阻值;
2、测得电阻值除以感应线缆长度即得感应线缆的电阻率,单位转为毫欧/米;并在停止监视状态下,在软件界面的“回路电阻率”输入相应电阻率,再点击“开始监视”即可将电阻率值设入SPD-PC3内。初始默认值为12.796。
维护与故障排除:
SPD-PC3上有5个LED,分别代表:运行、测漏线缆或控制器故障、泄漏、通信(RX=接收,TX=发送)。SPD-PC3A通电并正常运行时,绿色的电源LED灯亮,表1列举了各种不同的指示灯状态情况及相应的可能纠正措施。表2列举了各种通信状态情况。
表1、SPD-PC3运行状态LED灯
电源指示灯(绿) | 闪烁 | 通电正常,闪烁周期3秒 |
灭/常亮 | 通电不正常或控制器故障 | |
故障指示灯(橙) | 闪烁 | 感应线没有正确接入或干扰报警,控制器故障 |
灭 | 测漏感应线正确接入 | |
泄漏指示灯(红) | 闪烁 | 有泄漏产生 |
灭 | 无泄漏产生 |
表2、SPD-PC3通信状态LED灯
TX(发送) | RX(接收) | 状态 |
闪烁 | 闪烁 | SPD-PC3与主机进行正常通信 |
熄灭 | 闪烁 | SPD-PC3从主机接收到信息,但无信息回传 |
熄灭 | 长亮 | RS485通讯线接错或通讯芯片故障 |
熄灭 | 熄灭 | SPD-PC3没有与主机进行通讯 |

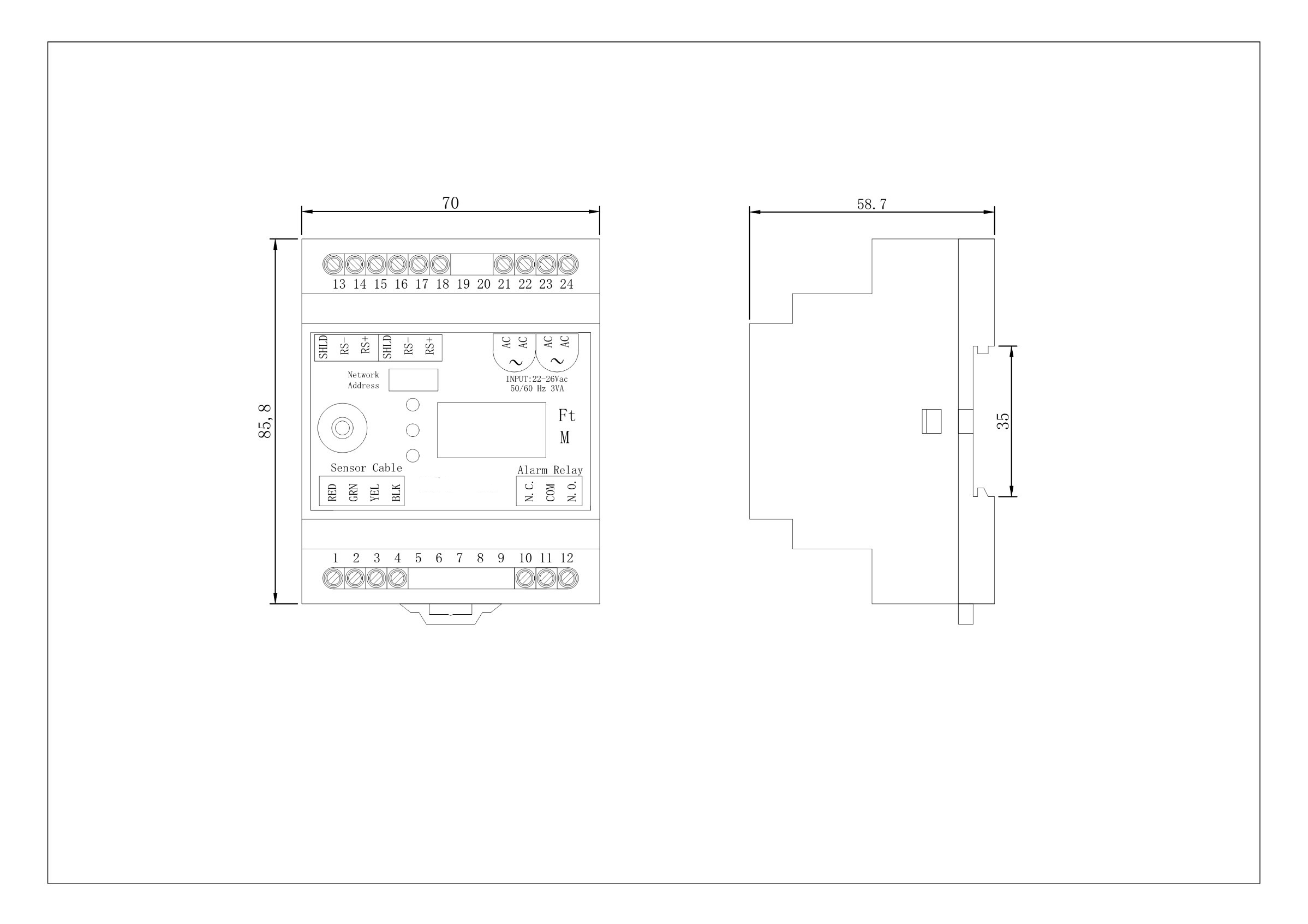

产品尺寸:
(单位:mm,误差±0.5mm)
![SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器 SPD-PC3定位侧漏控制器,定位侧漏控制器,侧漏控制器](/uploads/allimg/200806/2-200P614243SL.jpg)
